日常見到的靜電噴涂設(shè)備的鋼筋混凝土結(jié)構(gòu)在現(xiàn)代建筑工程中早已得到了廣泛應(yīng)用，然而在沿海的碼頭、跨海大橋、防凍的機場及高速公路等設(shè)施環(huán)境中。

問題：由于鋼筋混凝土結(jié)構(gòu)自身的特點，不可避免地存在縫隙或空隙，使得具有較強腐蝕能力的海水、酸雨、鹽水等慢慢滲入結(jié)構(gòu)中，進一步對鋼筋進行銹蝕，降低鋼筋的力學(xué)性能;

隱患：更為嚴重的是，銹蝕所產(chǎn)生的氧化鐵皮會產(chǎn)生幾十倍的體積膨脹，引起混凝土開裂和保護層剝落，進一步縮短鋼筋混凝土建筑的服役壽命，甚至引發(fā)嚴重的災(zāi)難性事故。

1.主要設(shè)備測試

全自動噴涂設(shè)備、沖擊試驗儀、附著力試驗儀等涂料及涂層性能檢測設(shè)備。

2.粉末涂料及涂層制備

按設(shè)計配方稱取各組分原料，經(jīng)粉碎機充分預(yù)混合后在設(shè)定溫度區(qū)間內(nèi)進行熔融擠出，擠出片料經(jīng)冷卻、粉碎、篩分、靜電噴涂、熱固化成膜，最后對涂膜進行性能側(cè)試。

3.結(jié)果與討論

傳統(tǒng)重防腐涂料的主體樹脂大多使用環(huán)氧樹脂，這是由環(huán)氧樹脂的分子鏈結(jié)構(gòu)所決定的，環(huán)氧樹脂尤其是雙酚A型環(huán)氧樹脂中的羥基具有高極性，可以與金屬表面形成化學(xué)鍵，增強了環(huán)氧樹脂的附著力；

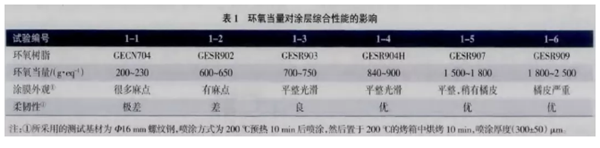

以KD410作為環(huán)氧固化劑，按環(huán)氧基：羥基=1:1的配方比例設(shè)計配方;每200g樹脂配方中添加20g的沉淀鋇作為填料，其余流平劑、安息香、消泡劑等常規(guī)助劑按常規(guī)粉末涂料配方比例添加，以炭黑作為顏料試驗結(jié)果如表1所列。

由表1可以看出，環(huán)氧當量增加，涂膜的柔韌性增加。這是由于隨著環(huán)氧當量增加，單位環(huán)氧樹脂中可參與反應(yīng)的環(huán)氧基數(shù)目相對減少，固化反應(yīng)完成以后所形成的涂膜交聯(lián)密度也相應(yīng)降低，韌性增加。

我們通過測試后吃驚收獲了關(guān)于斯普瑞靜電噴涂設(shè)備流水線鋼筋涂膜的秘密，實驗永遠是檢驗真理的唯一標準，希望這篇文章為您帶來耳目一新的感受！

PS：原創(chuàng)系文案，請勿抄襲，如需轉(zhuǎn)載或者借鑒，請清晰標明出處（含企業(yè)網(wǎng)站、自媒體以及其他第三方平臺），如有抄襲將追溯其法律責任，版權(quán)始終歸于斯普瑞所有， 違者必究！
